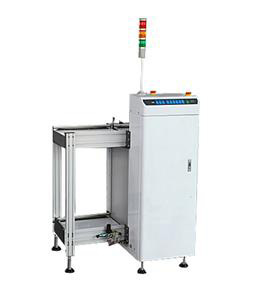

产品名：紧凑型上板机

产品参数：主要功能Main function

用于SMT生产线起始端，传送多面PCB板，接到下位机要板信号后，从PCB料架一件一件推送出PCB板

This unit used to send PCBs out from magazine to SMT production line

产品说明Description

1.PLC控制系统 PLC control system

2.可放置二个料架 2 magazlines loading capability

3.特殊气路设计，可平稳将PCB板推出 Designed gas circuit for transmit PCB smoothly and stably

4.SMEMA标准四芯信号线，可直接与其他设备连线使用   standard SMEMA


参数名称/型号 Specification/Type*LD-M-BNLD-L-BNLD-LL-BNLD-XL-BN
供给电压 Power SupplyAC220V/50/60HZ
供给气压 Air Supply5kgf/c㎡
PCB尺寸（mm）PCB Size(mm)330*50~250445*50~330530*50~390535*50~460
PCB运输方向 PCB Direction

左~右（右~左选配）Left to right(option: right to left)

料架规格(mm) Magazine Size(mm)355*320*565460*400*565535*460*565535*530*565
料架升降步距(mm) Step Pitches(mm)10,20,30,40
传送高度（mm）Transport Height(mm)900±20
主电机功率（W）Main Motor Power(W)220
外形尺寸长*宽*高(mm)Machine Size850*765*12501170*845*12501320*910*12501320*970*1250
重量(kg)Weight(kg)170190220240
控制面板选用Optional Control Panel1.触摸屏(T) 2.按钮(B)   1.Touch screen(T); Button(B)
