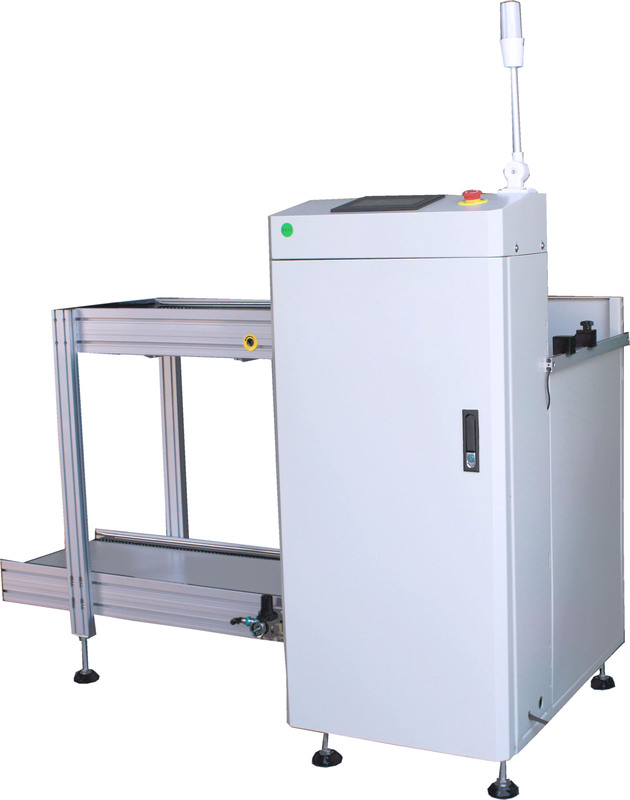

产品名：全自动上板机

产品参数：主要功能Main function
用于SMT生产线终端，接到下位机要板信号后，从PCB料架一件一件推送出PCB板
This unit used to send PCBs out from magazine to SMT production line
产品说明Description
1.PLC控制系统PLC control system
2.可放置三个料架 3 magazlines loading capability
3.特殊气路设计，可平稳将PCB板推出Designed gas circuit for transmit PCB smoothly and stably
4.SMEMA标准四芯信号线，可直接与其他设备连线使用 standard SMEMA



参数名称/型号Specification/Type*LD-M-BNLD-L-BNLD-LL-BNLD-XL-BN
供给电压 Power SupplyAC220V/50/60HZ
供给气压 Air Supply5kgf/c㎡
PCB尺寸（mm）PCB Size(mm)330*50~250445*50~330530*50~390535*50~460
PCB运输方向 PCB Direction

左~右（右~左选配）

料架规格(mm) Magazine Size(mm)355*320*565460*400*565535*460*565535*530*565
料架升降步距(mm) Step Pitches(mm)10,20,30,40
传送高度（mm）Transport Height(mm)900±20
主电机功率（W）Main Motor Power(W)220
外形尺寸长*宽*高(mm)Machine Size1330*765*12501650*845*12501800*910*12501800*970*1250
重量(kg)Weight(kg)190210240260
控制面板选用Optional Control Panel1、触摸屏(T)2、按钮(B) 1.Touch screen (T) 2.Button(B)
