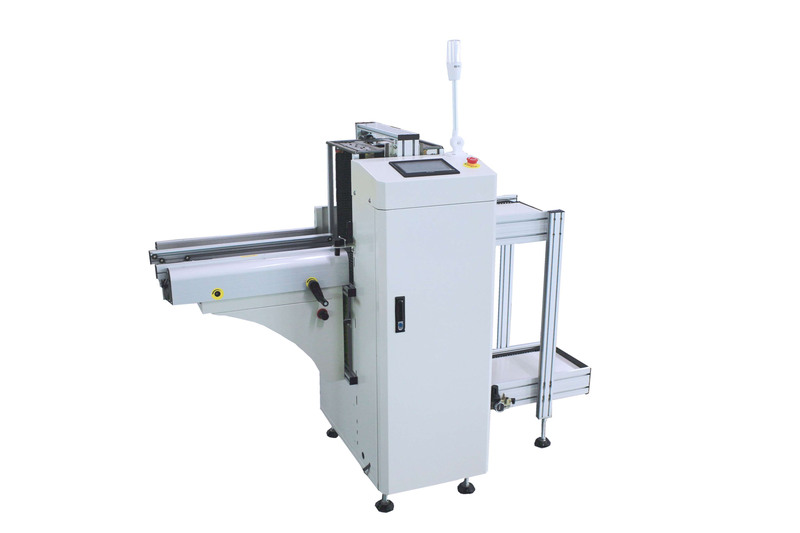

全自动收板机

全自动收板机

分享
  • 产品详情

（此购买会跳转到阿里巴巴平台）


主要功能Main function

用于SMT生产线终端，收回多面PCB板，接收上位机出板信号后，一件一件接收PCB板同时把PCB推入料框收纳好

This unit is used to collect PCBs into magazine at the end of SMT production line

产品说明Description

PLC控制系统 PLC control system

可放置三个料架 3 magazlines loading capability

特殊气路设置，不易推坏PCB板 Designed gas circuit for transmit PCB smoothly and stably

SMEMA标准四芯信号线，可直接与其他设备连线使用   standard SMEMA

参数名称/型号 Specification/Type

*UL-M-TN

UL-L-TNUL-LL-TNUL-XL-TN

供给电压

Power Supply

AC220V/50/60HZ

供给气压

Air Supply

5kgf/c㎡

PCB尺寸（mm）

PCB Size(mm)

330*50~250445*50~330530*50~390535*50~460

PCB运输方向

PCB Direction

左~右（右~左选配）Left to right(opetion:right to left)

料架规格(mm)

Magazine Size(mm)

355*320*565460*400*565535*460*565535*530*565

料架升降步距(mm)

Step Pitches(mm)

10,20,30,40

传送高度（mm）

Transport Height(mm)

900±20

主电机功率（W）

Main Motor Power(W)

220

外形尺寸长*宽*高(mm)

Machine Size

1680*765*12501920*845*12502160*910*12502160*975*1250

重量(kg)

Weight(kg)

230260290320

控制面板选用

Optional Control Panel

1、触摸屏(T)                         2、按钮(B)

1、Touch screen (T)             2、Button(B)
